Quelles sont les utilisations industrielles et de recherche les plus importantes du 1-éthyl-3-méthylimidazolium bis(fluorosulfonyl)imide ?

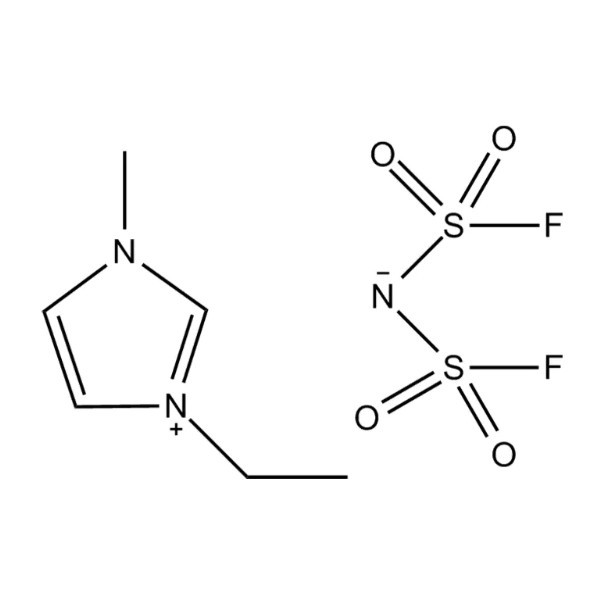

1-éthyl-3-méthylimidazolium bis(fluorosulfonyl)imide — communément abrégé en [EMIM][FSI] — est un liquide ionique qui a attiré une attention scientifique et industrielle intensive au cours des deux dernières décennies. Les liquides ioniques sont des sels qui existent sous forme liquide à température ambiante ou proche, et [EMIM][FSI] se distingue au sein de cette vaste famille par une combinaison exceptionnelle de propriétés : très faible viscosité, large fenêtre de stabilité électrochimique, conductivité ionique élevée, pression de vapeur négligeable et bonne stabilité thermique. Ces caractéristiques en font l’un des liquides ioniques les plus polyvalents et les plus utiles du marché, avec des applications actives couvrant le stockage d’énergie, la synthèse électrochimique, la science de la lubrification et la recherche avancée sur les matériaux.

Propriétés physiques et chimiques de base qui permettent ses utilisations

Comprendre pourquoi [EMIM][FSI] est si largement appliqué nécessite une image claire de ce qui le rend physiquement et chimiquement distinctif. L'anion bis (fluorosulfonyl) imide - également écrit FSI⁻ - est un anion faiblement coordonné et hautement délocalisé qui n'interagit que faiblement avec le cation imidazolium. Ce faible appariement d'ions est à l'origine de la viscosité remarquablement faible du composé par rapport à de nombreux autres liquides ioniques. À 25°C, [EMIM][FSI] a une viscosité dynamique d'environ 18-22 mPa·s , qui est suffisamment bas pour permettre une mobilité raisonnable des ions sans nécessiter des températures élevées.

Sa conductivité ionique à température ambiante se situe dans la plage de 14 à 18 mS/cm , parmi les plus élevés enregistrés pour tout liquide ionique pur. Ceci est une conséquence directe de la faible viscosité et de la densité de charge élevée de l'anion FSI⁻. La fenêtre électrochimique (la plage de tension sur laquelle le composé ne s'oxyde ni ne se réduit) s'étend sur environ 4,5 à 5,5 V en fonction du matériau de l'électrode et des conditions de mesure. Cette large fenêtre est ce qui rend [EMIM][FSI] si attrayant en tant que milieu électrolytique pour les applications électrochimiques à haute tension. Son point de fusion est bien inférieur à 0°C (les valeurs signalées varient de -18°C à -22°C), ce qui signifie qu'il reste liquide dans la plupart des plages de températures opérationnelles pertinentes pour les appareils du monde réel.

Électrolyte dans les batteries lithium-ion et de nouvelle génération

L'application commerciale la plus significative de [EMIM][FSI] est celle d'un composant électrolytique dans les systèmes de batteries rechargeables. Les batteries lithium-ion conventionnelles utilisent des électrolytes de carbonate organique – carbonate d'éthylène, carbonate de diméthyle et composés apparentés – qui sont inflammables et sujets à la décomposition à des températures élevées ou après une mauvaise utilisation des cellules. Les liquides ioniques offrent une alternative ininflammable et thermiquement stable, et [EMIM][FSI] fait partie des candidats les plus appropriés car sa faible viscosité permet aux ions lithium de migrer à travers l'électrolyte à des vitesses suffisamment rapides pour des cycles de charge et de décharge pratiques.

Dans la recherche sur les batteries au lithium, [EMIM] [FSI] est généralement utilisé comme solvant hôte dans lequel un sel de lithium - le plus souvent du lithium bis (fluorosulfonyl) imide (LiFSI) - est dissous à des concentrations comprises entre 0,5 M et 3,2 M. À des concentrations élevées de sel de lithium, l'électrolyte forme un électrolyte liquide ionique « localement concentré » avec une compatibilité améliorée avec les anodes en graphite, qui autrement seraient exfoliées par le cation imidazolium. Des études ont démontré un cyclage stable des cellules complètes graphite/LiFePO₄ et graphite/NMC en utilisant des électrolytes à base de [EMIM][FSI] à des températures allant de −20°C à 60°C, surpassant les électrolytes carbonates aux deux extrêmes de cette plage.

Demandes des batteries sodium-ion et potassium-ion

Au-delà du lithium, [EMIM][FSI] fait l'objet de recherches actives en tant que milieu électrolytique pour les batteries sodium-ion et potassium-ion – deux produits chimiques post-lithium en cours de développement comme alternatives moins coûteuses pour le stockage d'énergie stationnaire. Les sels de sodium et de potassium de l'anion FSI⁻ se dissolvent facilement dans [EMIM][FSI], et les électrolytes résultants permettent un placage et un décapage réversibles de ces métaux dans des conditions difficiles à obtenir dans des solvants standards à base de carbonate ou d'éther. La nature ininflammable de l’électrolyte liquide ionique est particulièrement intéressante pour le stockage stationnaire de grand format où la sécurité incendie est une contrainte de conception primordiale.

Électrolytes pour supercondensateurs et condensateurs électrochimiques

Les condensateurs électrochimiques à double couche (EDLC), communément appelés supercondensateurs ou ultracondensateurs, stockent l'énergie en adsorbant les ions à la surface des électrodes de carbone à grande surface. La densité d'énergie maximale pouvant être atteinte dans un EDLC est proportionnelle au carré de la tension de fonctionnement, ce qui signifie que l'expansion de la fenêtre de tension multiplie directement l'énergie stockée par unité de masse. Les électrolytes aqueux limitent le fonctionnement de l'EDLC à environ 1 V, tandis que les électrolytes organiques l'étendent à environ 2,7 V. [EMIM][FSI], avec sa fenêtre électrochimique dépassant 4 V dans les cellules à électrodes de carbone, permet aux dispositifs EDLC de fonctionner à 3,5 V ou plus , doublant presque la densité énergétique réalisable par rapport aux électrolytes organiques à base d'acétonitrile.

La faible viscosité de [EMIM][FSI] est essentielle dans ce contexte car elle permet aux ions de pénétrer efficacement dans les pores étroits des matériaux d'électrodes à base de charbon actif et de carbone dérivé du carbure, même à des températures inférieures à la température ambiante. Des groupes de recherche ont démontré des cellules EDLC basées sur [EMIM][FSI] avec des valeurs d'énergie spécifiques dépassant 40 Wh/kg au niveau de l'appareil — une référence qui se rapproche de la plage de performances inférieure des batteries au plomb tout en conservant la densité de puissance et les avantages de durée de vie caractéristiques du stockage de type condensateur.

Électrodéposition de métaux et semi-conducteurs

L'électrodéposition - le processus de réduction des ions métalliques d'une solution sur la surface d'une électrode pour former un film ou un revêtement mince - est sévèrement limitée dans les électrolytes aqueux car l'eau électrolyse en dessous de 1,23 V. De nombreux métaux d'intérêt industriel, notamment l'aluminium, le titane, le silicium, le germanium et les métaux réfractaires tels que le tantale et le niobium, ne peuvent pas du tout être électrodéposés à partir de l'eau car leur potentiel de réduction se situe en dessous de la limite de dégagement d'hydrogène. [EMIM][FSI] dissout les sels précurseurs appropriés pour plusieurs de ces éléments et fournit la fenêtre électrochimique nécessaire pour les réduire sans réactions concurrentes de décomposition des électrolytes.

L'électrodéposition d'aluminium à partir d'électrolytes à base de [EMIM][FSI] contenant du chlorure d'aluminium (AlCl₃) a été démontrée à température ambiante avec une bonne efficacité de courant et une morphologie de film contrôlable. Les revêtements d'aluminium déposés s'avèrent prometteurs pour les applications de protection contre la corrosion dans lesquelles le chromate aqueux ou le nickelage conventionnel sont progressivement abandonnés pour des raisons environnementales. Des films minces de silicium et de germanium déposés à partir d'électrolytes à base de [EMIM][FSI] ont été explorés comme matériaux d'anode pour les applications de batteries, où la voie d'électrodéposition offre une alternative aux méthodes de dépôt sous vide à haute température.

Synthèse de semi-conducteurs et de nanostructures

L'environnement de solvatation unique de [EMIM][FSI] permet également la synthèse de nanostructures semi-conductrices — points quantiques, nanofils et films minces — avec une morphologie et une composition contrôlées. Le liquide ionique agit simultanément comme solvant, agent directeur de structure et milieu électrochimique, guidant la nucléation et la croissance des matériaux déposés à travers sa structure interfaciale organisée au niveau des surfaces des électrodes. Des semi-conducteurs composés tels que CdTe et Cu₂ZnSnS₄ (CZTS), pertinents pour la fabrication de cellules solaires, ont été déposés à partir d'électrolytes à base de [EMIM][FSI] avec un contrôle de composition difficile à réaliser dans les systèmes aqueux.

Utilisation comme solvant et milieu de réaction en synthèse chimique

Les liquides ioniques ont été présentés comme des alternatives « vertes » aux solvants organiques volatils dans la synthèse chimique, car leur pression de vapeur négligeable élimine les émissions de solvants pendant les réactions. [EMIM][FSI] participe à cet espace d'application, notamment pour les réactions qui bénéficient de ses propriétés de solvatation spécifiques ou où sa stabilité électrochimique lui permet d'être utilisé comme solvant et électrolyte combinés pour l'électrosynthèse.

L’électrosynthèse organique – utilisant l’électricité plutôt que des oxydants ou des réducteurs chimiques pour conduire des transformations organiques – est un domaine d’intérêt industriel croissant pour la production d’intermédiaires pharmaceutiques et de produits chimiques fins. [EMIM][FSI] fonctionne à la fois comme solvant et électrolyte de support dans de telles réactions, éliminant ainsi le besoin de dissoudre un sel séparé dans un solvant organique et simplifiant l'isolation du produit en aval. Sa faible viscosité par rapport aux autres liquides ioniques améliore le transport de masse au sein du réacteur électrochimique, augmentant ainsi l'efficacité du courant et réduisant les temps de réaction.

Dans la réduction électrochimique du CO₂ – une réaction très intéressante pour convertir le dioxyde de carbone capturé en carburants ou produits chimiques utiles – [EMIM][FSI] a été identifié comme un milieu très efficace. Le cation imidazolium participe activement à la stabilisation de l'anion radical CO₂ intermédiaire, réduisant le surpotentiel requis pour la réduction du CO₂ et améliorant la sélectivité envers les produits de monoxyde de carbone ou de formiate par rapport aux électrolytes aqueux.

Lubrification et applications tribologiques

La stabilité thermique, la non-volatilité et l'affinité de surface réglable de [EMIM][FSI] en font un additif lubrifiant viable et un lubrifiant soigné pour les applications tribologiques exigeantes. Contrairement aux lubrifiants à base de pétrole, il ne s'évapore pas sous vide, ce qui le rend adapté à une utilisation dans les mécanismes spatiaux, les chambres à vide et les roulements d'instruments de précision où le dégazage doit être minimisé. Des études sur [EMIM][FSI] en tant que lubrifiant sur des contacts glissants acier sur acier ont montré des réductions significatives du coefficient de frottement et du volume d'usure par rapport aux surfaces non lubrifiées et aux lubrifiants à base d'huile minérale de référence.

L'anion FSI⁻ contribue aux performances tribologiques en formant un tribofilm protecteur sur les surfaces métalliques dans des conditions de cisaillement. La teneur en fluor de l'anion joue un rôle analogue à celui des particules de PTFE (polytétrafluoroéthylène) dans les formulations de lubrifiants conventionnelles, fournissant une chimie de surface à faible énergie qui réduit l'usure de l'adhésif. Pour les alliages d'aluminium et les métaux mous difficiles à protéger avec des additifs chimiques soufre-phosphore (qui peuvent corroder les surfaces non ferreuses), [EMIM][FSI] propose une alternative chimiquement compatible.

Résumé des principaux domaines d'application

Le tableau ci-dessous consolide les principales utilisations de [EMIM][FSI] ainsi que la propriété spécifique qui le rend adapté à chaque domaine d'application.

Manipulation, sécurité et considérations pratiques

Bien que le [EMIM][FSI] soit beaucoup moins dangereux que les solvants organiques volatils qu'il remplace souvent, il n'est pas sans exigences de manipulation. Le composé est hygroscopique – il absorbe l’eau de l’air ambiant – et l’eau dissoute affecte sa fenêtre électrochimique, sa viscosité et sa conductivité. Pour les applications électrochimiques nécessitant des performances aux limites de la fenêtre de stabilité, [EMIM][FSI] doit être séché sous vide à 60–80°C sous agitation jusqu'à ce que la teneur en eau soit inférieure à 20 ppm tel que mesuré par titrage Karl Fischer.

• Conserver dans des récipients scellés sous atmosphère inerte (argon ou azote) pour minimiser l'absorption d'humidité et éviter toute réaction avec le CO₂ atmosphérique qui pourrait altérer la composition du liquide ionique sur des périodes prolongées.
• Évitez tout contact cutané prolongé – même si le [EMIM][FSI] a une faible toxicité aiguë, les liquides ioniques en tant que classe présentent une activité biologique au niveau cellulaire et les données d'exposition cumulative sont toujours en cours de collecte par les chercheurs en santé au travail.
• Manipulez la verrerie et l'équipement utilisé avec [EMIM][FSI] avec précaution : sa faible tension superficielle signifie qu'il mouille les surfaces de manière agressive et peut être difficile à éliminer complètement des surfaces poreuses ou rugueuses sans un lavage approfondi au solvant.
• L'élimination doit respecter les réglementations locales relatives aux produits chimiques contenant du fluor : l'anion FSI⁻ contient des groupes fluorosulfonyle qui produisent des sous-produits contenant du fluor lors de l'incinération et ne doit pas être éliminé dans les flux de déchets aqueux standard sans traitement approprié.

À mesure que la recherche sur les liquides ioniques continue de progresser et que les voies de mise à l’échelle de la production [EMIM][FSI] deviennent plus rentables, l’écart entre les performances des laboratoires et le déploiement commercial se réduit progressivement. Sa combinaison d'étendue électrochimique, de faible viscosité et de robustesse thermique le positionne comme l'un des liquides ioniques les plus techniquement justifiés pour la transition de la recherche universitaire à la pratique industrielle dans plusieurs secteurs.
